UML-Designer – Modellieren, Verstehen, Programmieren
UML-Designer in CodeRoom
Vom Klassendiagramm direkt zum Programmcode.
Mit dem UML-Designer modellieren Schülerinnen, Schüler und Studierende Softwarestrukturen visuell, bearbeiten PlantUML-Text und erzeugen daraus Code für Python, Java oder Ruby.
Modellieren und Programmieren verbinden
Von der Idee zum Code
Der UML-Designer kombiniert einen visuellen Editor mit einem PlantUML-Codefenster. Änderungen am Diagramm aktualisieren den Textcode – und umgekehrt.
Aus dem fertigen Diagramm kann Code für Python 3, Ruby 3 oder Java erzeugt werden. So wird aus einem Modell direkt eine ausführbare Grundlage für Unterricht, Übung oder Vorlesung.
- Klassen, Attribute und Methoden visuell modellieren
- Vererbung, Interfaces und Assoziationen verständlich darstellen
- PlantUML als textuelle Modellierungsform direkt mitlernen
- Codebasis erzeugen, ausführen und im nächsten Schritt erweitern
Zielgruppen
Ein Werkzeug für Schulen und Hochschulen
Der UML-Designer unterstützt den Einstieg in objektorientiertes Denken ebenso wie die professionelle Modellierung in Software-Engineering-Veranstaltungen.
Für Schulen
Schülerinnen und Schüler können Klassen, Attribute, Methoden und Beziehungen sichtbar strukturieren, bevor sie implementieren. UML wird damit nicht zum abstrakten Tafelbild, sondern zum aktiven Arbeitsschritt im Programmierprozess.
- Ideal für objektorientierte Programmierung
- Strukturen verstehen, bevor Code geschrieben wird
- Vom Diagramm zur lauffähigen Startklasse
Für Hochschulen
In Vorlesungen und Übungen lässt sich Softwarearchitektur direkt demonstrieren: Diagramme werden gemeinsam entwickelt, PlantUML wird nachvollziehbar und generierter Code kann unmittelbar getestet werden.
- Geeignet für Software Engineering und OOP
- Live-Modellierung in Vorlesungen und Übungen
- Direkter Übergang von Entwurf zu Implementierung
Hochschullehre
Vom Modell zum Code – UML direkt in der Vorlesung nutzen
Mit dem integrierten UML-Designer verbinden Lehrende Modellierung und Programmierung in einer durchgängigen Lernumgebung. Klassendiagramme werden nicht nur besprochen, sondern direkt erstellt, verändert und in Code überführt.
- Klassen, Attribute, Methoden und Beziehungen direkt im Diagramm erstellen
- Modelle gleichzeitig grafisch und textuell mit PlantUML bearbeiten
- Lauffähigen Code in Python, Java oder Ruby aus dem Diagramm erzeugen
- Erzeugten Code sofort testen, erweitern und diskutieren
Kernfunktionen
UML wird verständlich, praktisch und direkt nutzbar.
Der Designer reduziert den Abstand zwischen Entwurf und Implementierung. Lernende sehen, wie Softwarestruktur entsteht und wie sie sich im Code wiederfindet.
Visuell modellieren
Klassen, Attribute, Methoden, Vererbung, Interfaces und Assoziationen übersichtlich darstellen und Schritt für Schritt erklären.
PlantUML verstehen
Diagramm und Textmodell bleiben verbunden. So lernen Schüler und Studierende, dass Modelle auch präzise beschrieben werden können.
Code generieren
Aus dem Diagramm entsteht automatisch eine Codebasis, die anschließend im Unterricht oder in der Übung erweitert werden kann.
Softwarearchitektur
Strukturen sichtbar machen, bevor Implementierungsdetails dominieren.
Gerade bei objektorientierter Programmierung ist es wichtig, zuerst Beziehungen, Verantwortlichkeiten und Abhängigkeiten zu verstehen. Der UML-Designer macht diese Struktur sichtbar und schafft einen klaren Übergang zur Implementierung.
- Verantwortlichkeiten von Klassen besser diskutieren
- Beziehungen und Abhängigkeiten anschaulich erklären
- Architekturentscheidungen mit konkretem Code verbinden
Unterricht und Übung
Vom Klassendiagramm zur gemeinsamen Arbeitsphase
Lehrkräfte und Dozentinnen können ein Startdiagramm vorbereiten, gemeinsam erweitern und anschließend Code erzeugen lassen. Lernende arbeiten dadurch nicht mit einer leeren Entwicklungsumgebung, sondern mit einem klaren Modell als Ausgangspunkt.
- Aufgaben mit vorbereitetem Startdiagramm erstellen
- Modellfehler und Entwurfsentscheidungen gemeinsam besprechen
- Generierten Code als Grundlage für Implementierungsaufgaben nutzen
Einblicke
UML in CodeRoom aus mehreren Perspektiven
Produktansicht, Hochschulkontext und Architekturmotiv zeigen gemeinsam, wie der UML-Designer Modellierung und Programmierung in einer modernen Lernumgebung verbindet.

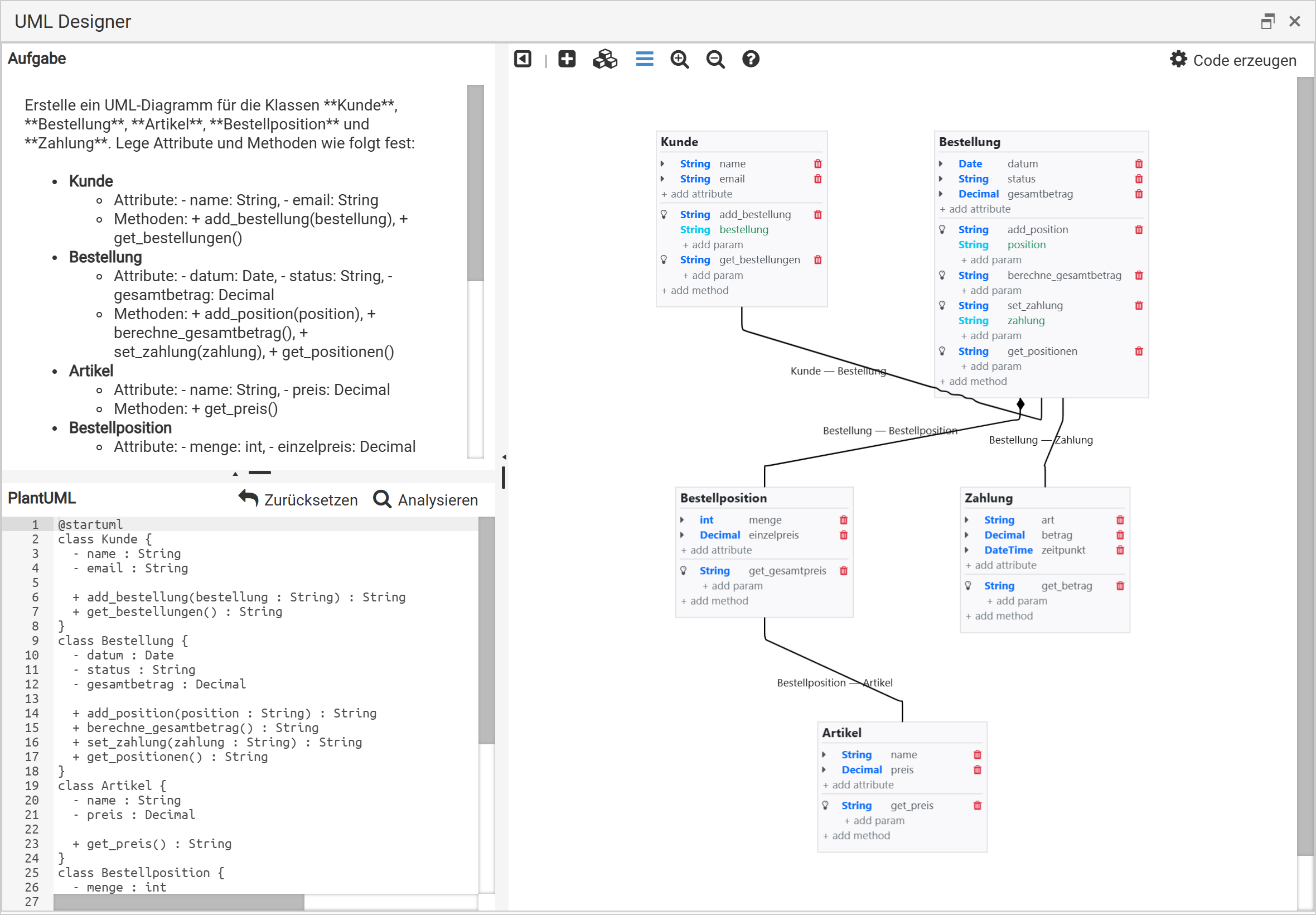

Produktansicht: Klassendiagramm, PlantUML und Codegenerierung in CodeRoom.

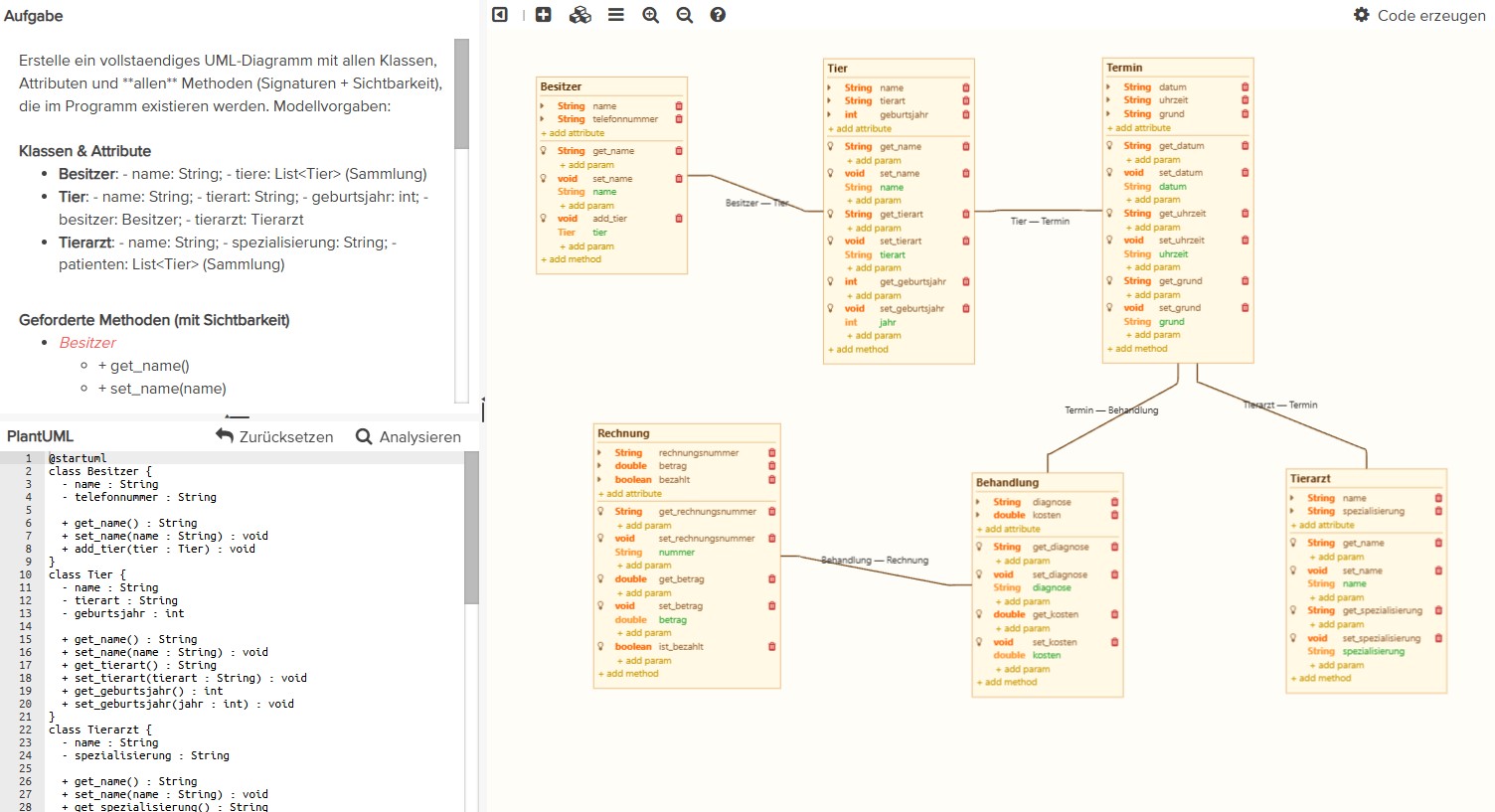

Vorlesung: Modelle gemeinsam entwickeln und direkt in Programmcode überführen.

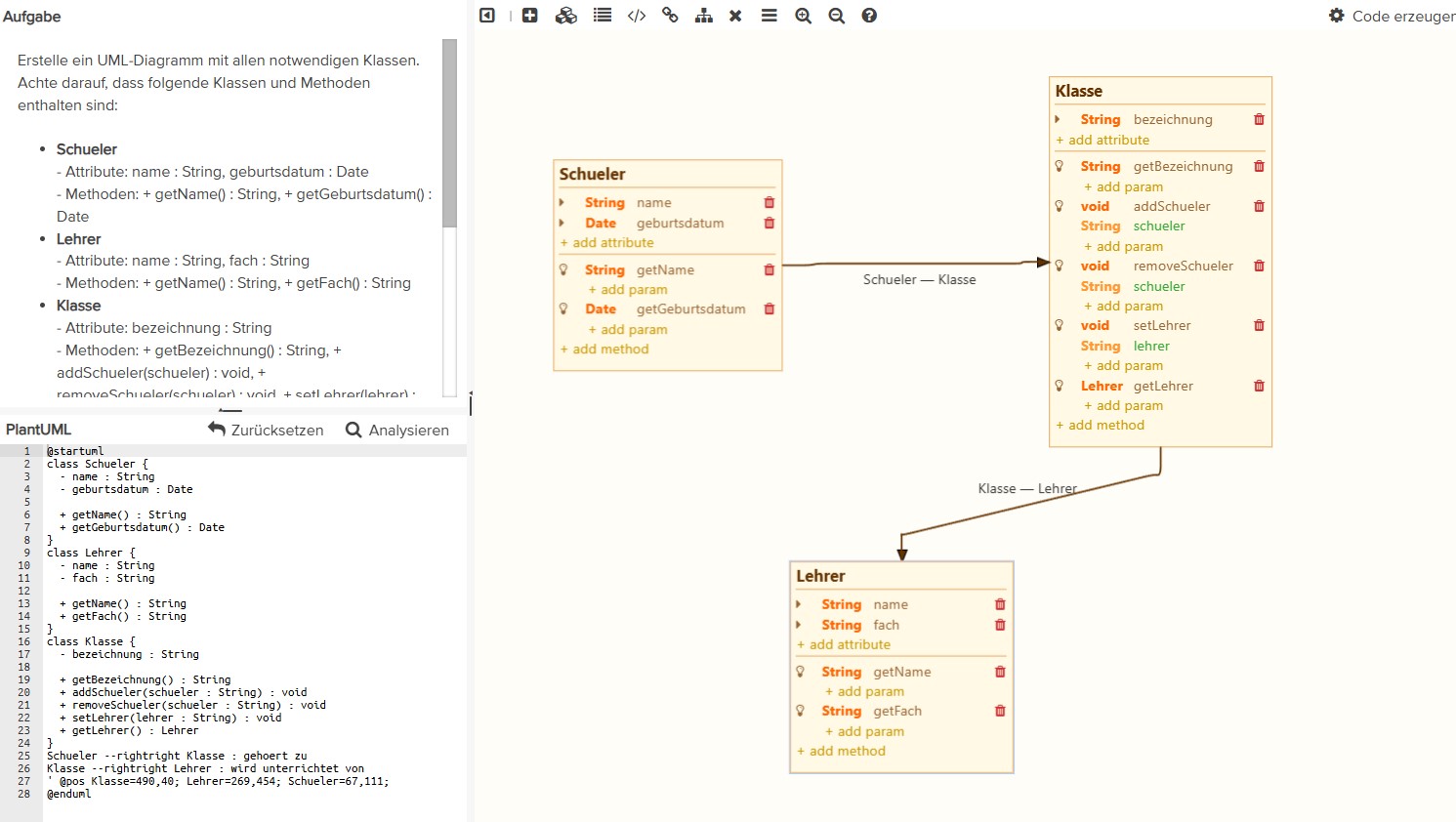

Architektur: Beziehungen, Klassen und Code als zusammenhängendes System verstehen.
Didaktischer Workflow
Ein durchgängiger Ablauf vom Entwurf zur Implementierung
CodeRoom unterstützt einen klaren Lernprozess: erst modellieren, dann verstehen, dann Code erzeugen und schließlich selbst erweitern.
1. Modell erstellen
Klassen, Attribute, Methoden und Beziehungen werden im Diagramm oder in PlantUML festgelegt.
2. Struktur verstehen
Die Lernenden erkennen, welche Objekte welche Verantwortung tragen und wie sie zusammenarbeiten.
3. Code weiterentwickeln
Der generierte Code wird ausgeführt, ergänzt und als Grundlage für echte Programmieraufgaben genutzt.
UML praxisnah unterrichten – vom ersten Klassendiagramm bis zur Softwarearchitektur.
CodeRoom verbindet Modellierung und Programmierung in einer verständlichen Arbeitsumgebung für Schulen, Hochschulen und moderne Programmierkurse.
